概要

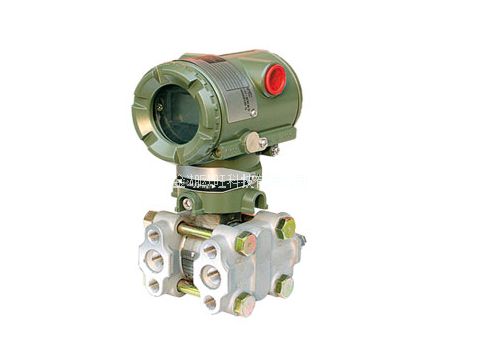

   ECA310A絕對壓力變送器用于測量氣體、液體和蒸汽，然后轉變成4～20mADC的電流信號輸出。ECA310A也可與HART275手操器互通訊，通過它們進行設定、監控等。
功能規格
輸出
2線制,4～20mA DC輸出,數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓
10.5～42V DC(工作狀態)
10.5～30V DC（本安型)
16.4～42V DC(數字通訊)
16.4～30V DC(本安型)
負載(輸出信號代碼為D和E時)
0～1335Ω工作狀態
250～600Ω數字通訊
HART
通訊距離
用多芯雙絞線，通訊距最大可達1.5km，通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍可調環境溫度
-40～85℃(-40～185°F)
-30～80℃(-22～176°F)[帶LCD表頭]
接液溫度
-40～120℃(-40～248°F)[M和A膜盒]
-40～100℃(-40～212°F)[L膜盒]
性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.15%或0.20%(L膜盒)
±0.1%(高精度型）

壓力變送器310A系列型號和規格代碼表

型號	規    格    代    碼									說    明
ECA310A	………………………………									絕對壓力變送器
輸出信號	-D…………………………… -E…………………………… -F……………………………									4～20mA 4～20mA,HART協議數字通信（參見GS 1C22T2-CY） FF現場總線通訊（參見GS 1C22T2-CY）
測量量程 (膜盒)		L…………………………… M…………………………… A……………………………								0.67～10Kpa｛5～75mmHg｝abs 1.3～130Kpa｛9.6～960mmHg｝abs 0.03～3Kpa｛0.3～30Kgf/cm2｝abs
接液部分材質			S…………………………							[本體]         [膜盒]          [排氣 螺釘] SUS316         SUS316L             SUS316
管道連接				0……………………… 1……………………… 2……………………… 3……………………… 4……………………… 5………………………						無過程接頭(容室法蘭上Rcl/4內螺紋) 帶Rcl/4內螺紋的過程連接頭 帶Rcl/2內螺紋的過程連接頭 帶1/4NPT內螺紋過程接頭 帶1/2NPT內螺紋過程接頭 無過程接頭(容室法蘭上1/4NPT內螺紋)
螺栓、螺母材質					A……………………   B……………………   C……………………					[最大工作壓力]      L膜盒          M膜盒          A膜盒 SCM435 10KPa abs      130KPa abs       3MPa abs ｛75mmHg abs｝ ｛960mmHg abs｝ ｛30kgf/cm2abs｝ SUS630 10KPa abs      130KPa abs       3MPa abs ｛75mmHg abs｝ ｛960mmHg abs｝ ｛30kgf/cm2abs｝ SUH660 10KPa abs      130KPa abs       3MPa abs
安裝方式						-2………………… -3………………… -6………………… -7………………… -8………………… -9…………………				垂直安裝，右面高壓，過程接頭在上 垂直安裝，右面高壓，過程接頭在下 垂直安裝，左面高壓，過程接頭在上 垂直安裝，左面高壓，過程接頭在下 水平安裝，右面高壓 水平安裝，左面高壓
電氣接口							0 ……………… 2 ……………… 3 ……………… 4 ……………… 5 ……………… 7 ……………… 8 ……………… 9 ………………			G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口 Pg13.5內螺紋，2處接線口 M20內螺紋，2處接線口 G1/2內螺紋，2處接線口帶一個盲塞 1/2NPT內螺紋，帶兩個電氣接口，一個盲塞 Pg13.5內螺紋，帶兩個電氣接口，一個盲塞 M20內螺紋，帶兩個電氣接口，一個盲塞
顯示表頭								D……………… E……………… F………………		數字表頭 帶設定按鈕的數字表頭 (無表頭)
2-inch管安裝支架									A…………… B…………… C…………… D…………… N……………	SECC         平托架 SUS304       平托架 SECC         L型托架 SUS304       L型托架 無安裝支架
附加選型代碼										/□ 選型規格
例：ECA310A-DMS5A-92NN/□
